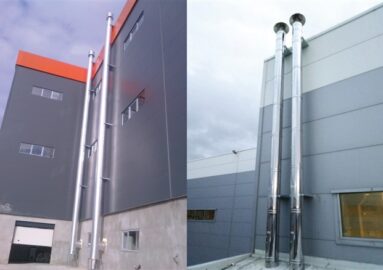

Ankara Doğalgaz Bacası

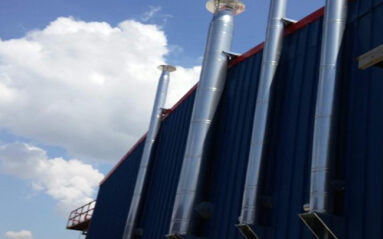

Paslanmaz Doğalgaz Bacaları

ÜRÜNLERİMİZ

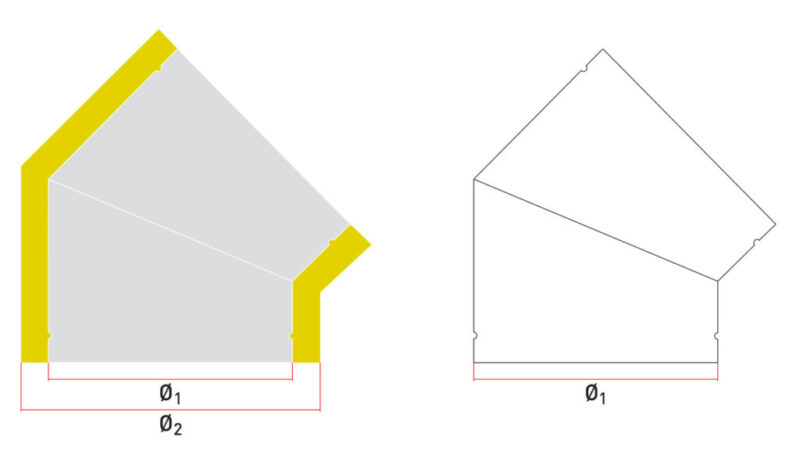

45° Dirsek Paslanmaz Doğalgaz Boruları

45° Dirsek Doğalgaz bacalarındaki dirsek şekli ve sürtünme boruların içerisindeki dumanın çıkışı açısından önemlidir. Dirsekleri kullanılırken bulunduğu ortama veya istenilen şekle girmeleri için farklı açı veya şekillere sokmaya ihtiyaç duyulabilir. Dar ağızları sayesinde conta takmaya uygun bir yapıya sahiptirler.

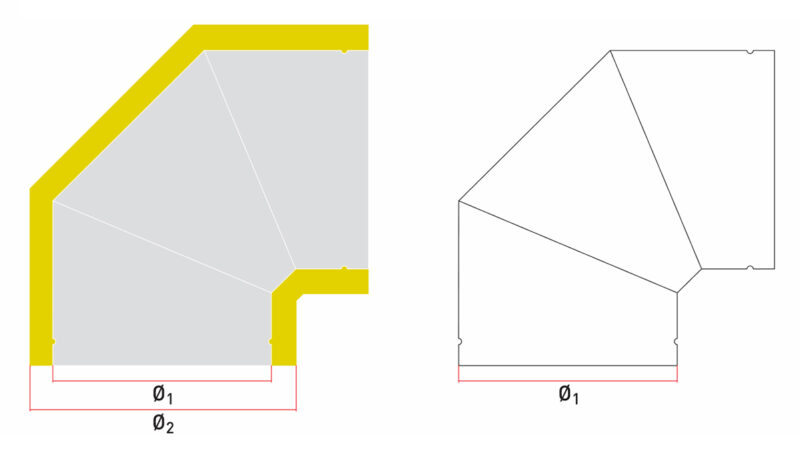

90° Dirsek

90° Dirsek Bacalardaki sürtünme ve dirseklerin şekilleri atık gazın çıkışı açısından önemlidir. Kullanım şekline göre dirsek dereceleri farklı amaçlarla kullanılabilir. 90° Dirsek borular bunların başlıca örneklerindendir. Dar ağızları sayesinde conta takmaya uygun bir yapıya sahiptirler.

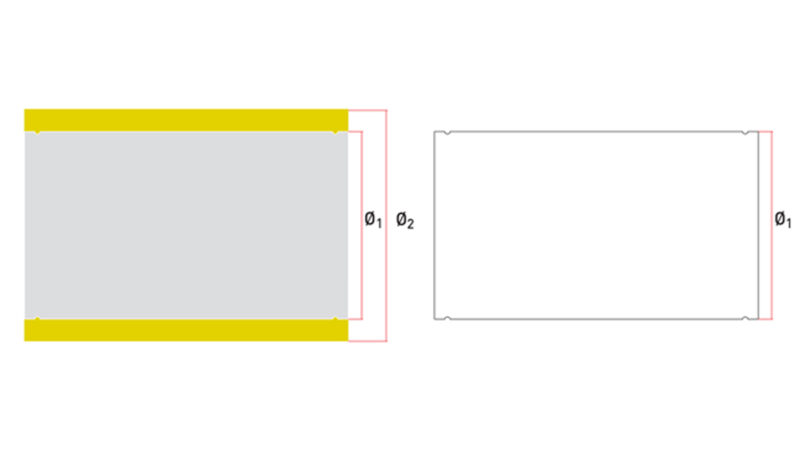

Düz Model

Düz Modül bacanın ana gövdesini oluşturur. Üretilen her bir modül yapının yüksekliği hesaplanarak bacaya uygun bir şekilde monte edilirler. Modüllerden her biri bacayı taşıyacak şekilde dizayn edilerek özel pres teknolojisiyle üretilirler. Özel Sızdırmaz kelepçeler ile montajlanmaktadır.

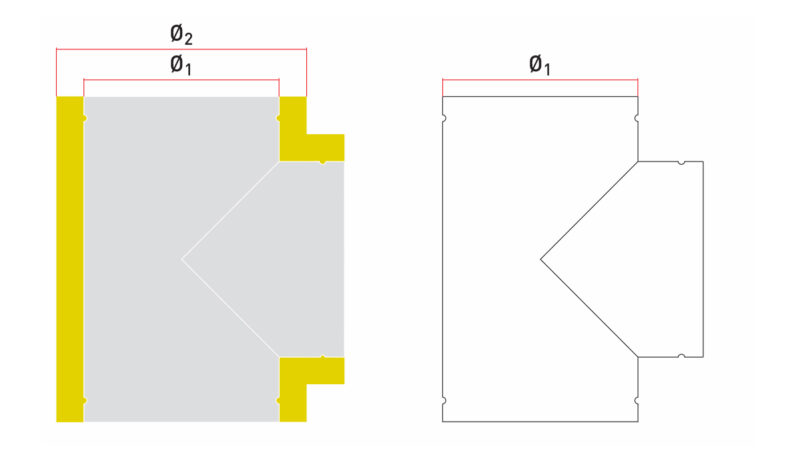

T Dirsek

TE Dirsek düşey hattan yatay hatta ve düşey hattan eksen kaçışlarında kullanılan modüldür. TE dirsekleri korozyon ve sızdırmaya sebep olabilecek etkenlerden korunan bir yapıya sahip olmasından dolayı uzun ömürlü ve güvenli bir yapıya sahiptirler.

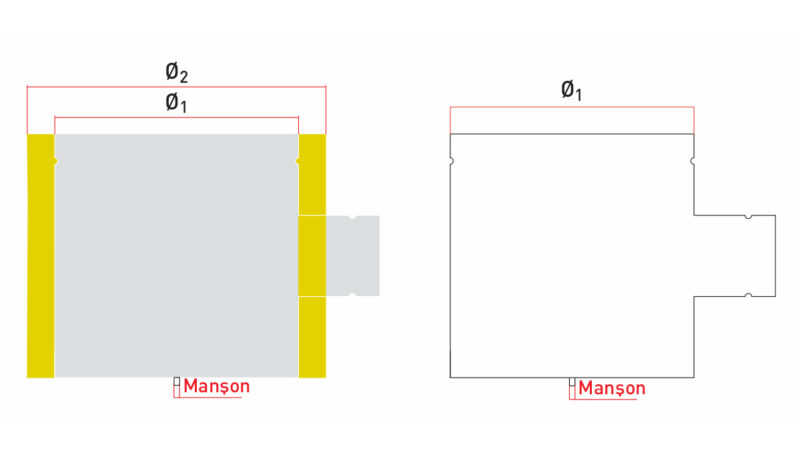

Temizleme Modülü

Temizleme Modülü düşey bacaların son noktasını oluştururlar. Kazan duman çıkışlarında baca çapına göre kullanılan modüldür. Bu modüllerinde korozyona ve sızdırmaya sebep olabilecek kaynak bulunmadığından dolayı uzun ömürlülük ve güvenlilik sağlarlar.

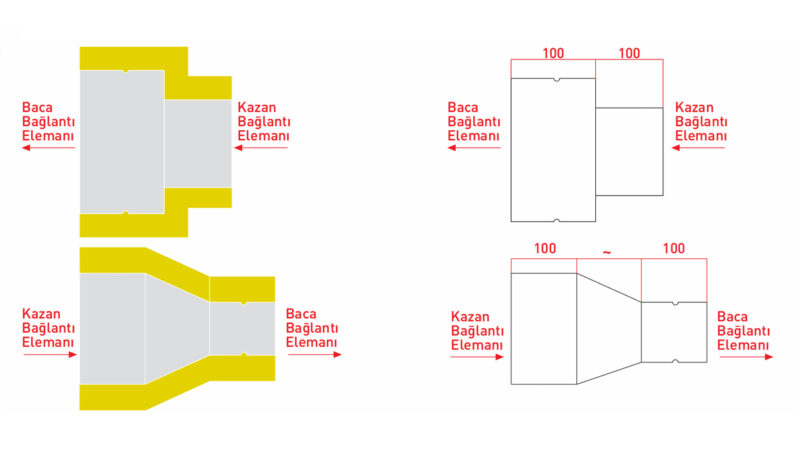

Rediksüyon

Redüksiyon, kazan duman çıkışlarında baca çapına göre kullanılan modüldür. Bacaların gövde bölümüne dahil edilirler. Kazanların çıkışlarında ya da yatay lan kolektörlerde çapı büyütmek veya küçültmek için kullanılan tamamlayıcı ana modül parçasıdır.

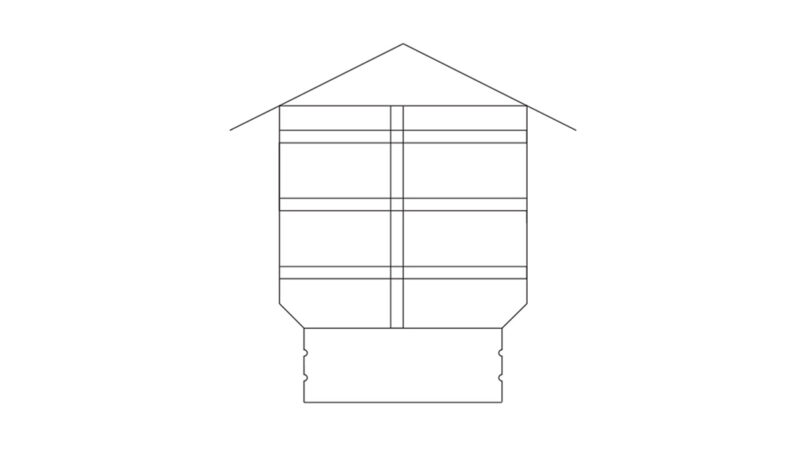

Baca Şapkası

Baca Şapkası, Bacanın son ağzına konulan şapka modülüdür. Düşey bacaları sonlandıran modüldür. Kullanılan sistemlere göre farklı modellere sahiptirler. Kapalı olan şaft sistemlerinde çıkışta bulunan bölgeye monte edilerek sistemin içerisine katı cisim, kar, yağmur gibi dışarıdan sisteme zarar verecek unsurları engeller.

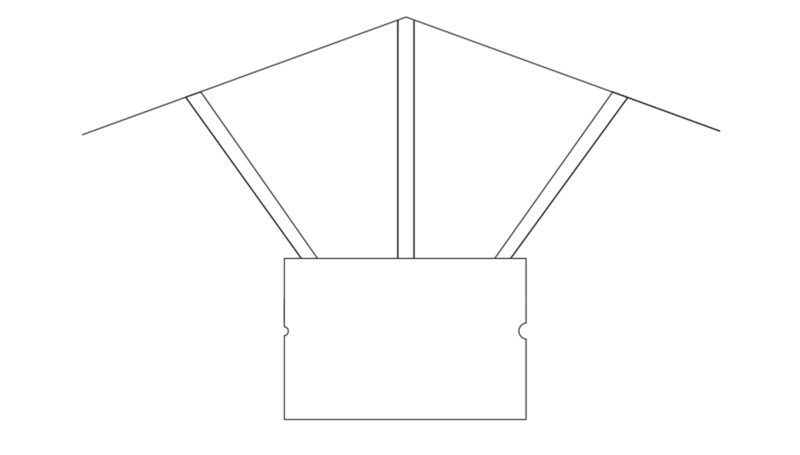

Japon Baca Şapkası

Japon Şapka, Bacanın son ağzına konulan şapka modülüdür. Düşey bacayı sonlandıran modüldür. Geniş bir koruma alanına sahiptirler. Kapalı olan şaft sistemlerinde baca çıkışlarında bulunan bölgeye monte edilerek sistemin içerisine girebilecek katı cisim, kar, yağmur vb. unsurlardan engeller.

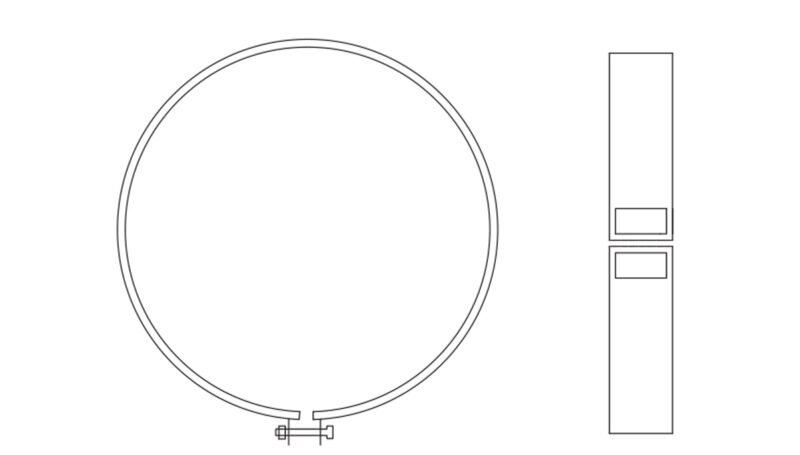

Birleştirme Kelepçesi

Birleştirme Kelepçesi, Baca modüllerini birleştirmede kullanılır. Düşey bacalar ile yatay elemanların bağlantısında kullanılan bir çeşit birleştiricidir. Paslanmaz çelikten üretilmektedirler. Taşıma özelliğine sahip değildirler. Farklı ayarlanabilir yapıları ile montajda kolaylık sağlarlar.

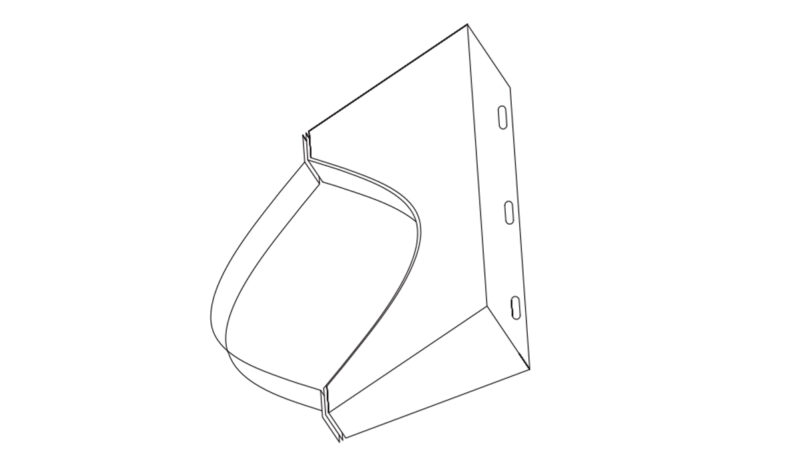

Duvar Kelepçesi

Duvar Kelepçesi, Çelik konstrüksiyona veya duvara dayanarak çıkan düşey baca sisteminin sağa, sola, öne, arkaya esnememesini sağlayan bir modüldür. Duvar ve konstrüksiyon bağlantısındaki ana tutucu özelliğine sahiptirler. Paslanmaz çelikten imal edilmektedirler. Kaynaksız özelliğine de sahiptirler.

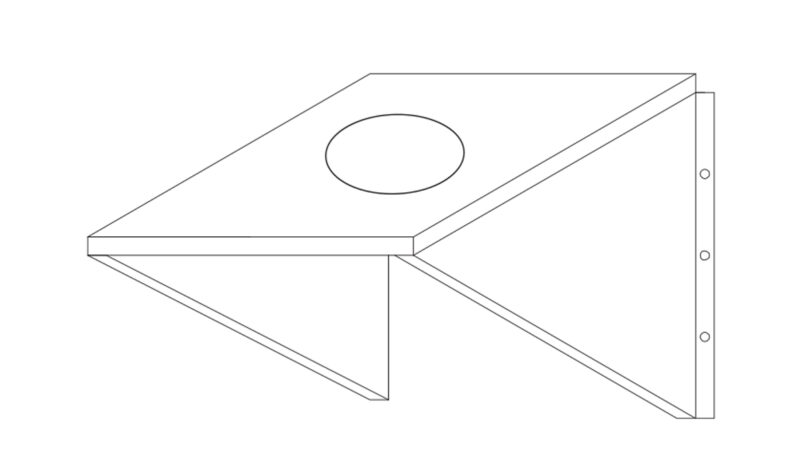

Duvar Desteği

Duvar Desteği, Düşey sistemde bacanın ağırlığını dengeye almak için kullanılır. Bu sayede bacaların dengede durmasını sağlayarak olabilecek kötü durumların önüne geçmektedirler. Farklı sabitleme tarzları ile montaj sırasında kullanıma göre değişiklik gösterirler.

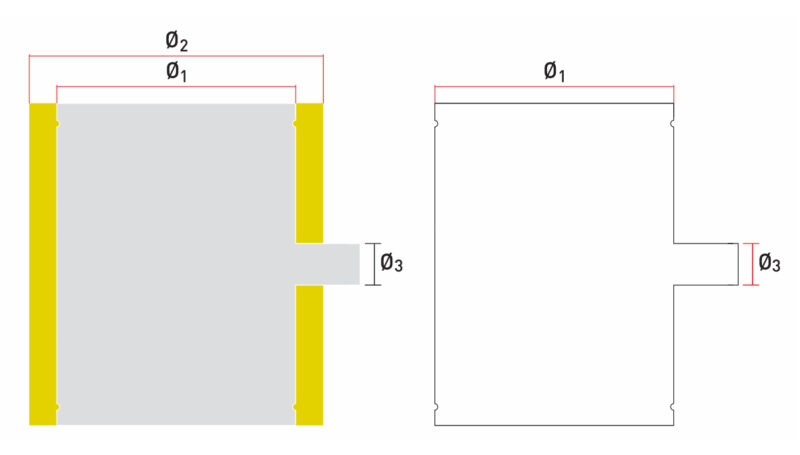

Kaskes Te

Kaskad Te, Duvar tipi kazanların üzerine takılan modüldür. Modüllerin dar ağzı conta takmaya uygun yapısı ile birlikte atık gazları ortak bir Kaskad sistemi ile atmosfere ileten bir yapıya sahiptirler. Yüksek verimde çalışan duvar tipi yoğuşmalı cihazların sistemlerine uygun olarak yerleştirilirler.

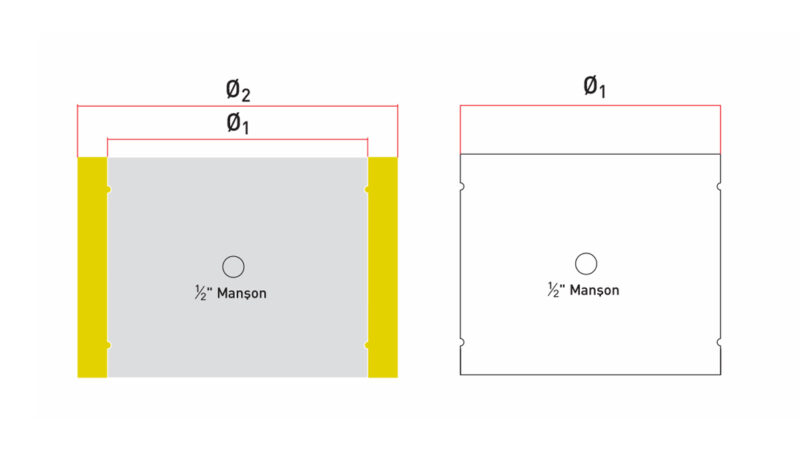

250 mm Baca Analiz Modülü

250 mm Baca Analiz Modülü, Duman kanalı üzerine yerleştirilir, gaz yakıtının denetiminde kullanılır. Modüllerin dar ağzı conta takmaya uygun bir yapıya sahiptir. Baca sistemlerine monte edilirken mevcut yapının özelliğine göre dizayn edilirler. Belirli yüksekliklerde sistemin statik yükünün eşit bir şekilde dağıtılmana uygun bir biçimde monte edilmesi gerekir.

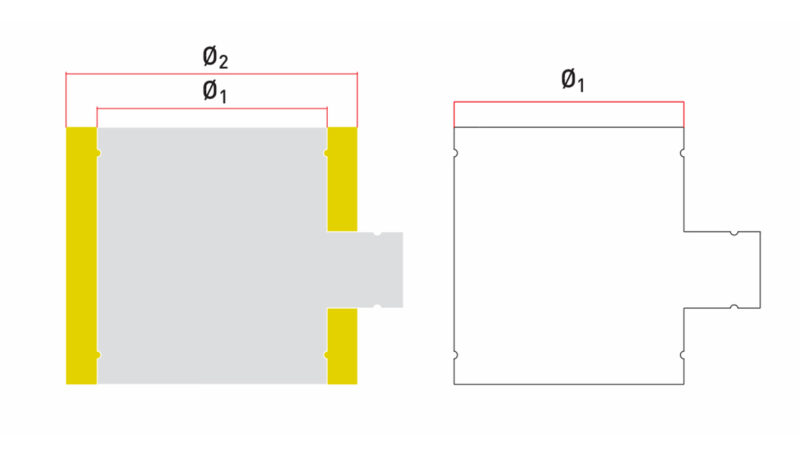

Duman Kanalı Temizleme Modülü

Duman Kanalı Temizleme Modülü fuel oil ve katı yakıt kullanılan kazan sistemlerinde kullanılan bir temizleme modülüdürler. Dumanların çıkış bölümündeki kanal üzerine uygun bir biçimde yerleştirilerek baca içerisindeki kurumların temizliğinde kullanılırlar. Modüllerin dar ağız yapıları ile conta takmaya elverişlidirler.

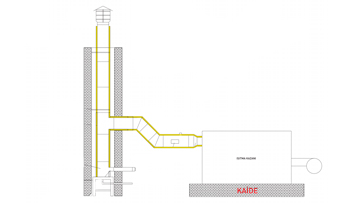

Doğalgaz Bacası

Doğalgaz Bacası, kullanılan gazların yanması sonucu oluşan atık gazların atmosfere iletilmesini sağlamak için ve güvenli bir şekilde yanmanın devam etmesi için hava iletimi çevreye zarar vermeden atık gazların dışarıya ulaştırılmasını sağlar. Bacalar bu görevi yerine getirirken yanmanın gerçekleşmesi için uygun olan vakumu da oluştururlar.

DOĞALGAZ BACASI

Doğalgaz Bacası Isı sistemlerinde yakıtın yanması sonucu açığa çıkan egzoz gazının ortamdan uzaklaştırılması için bir bacaya ihtiyacımız vardır. Baca; bu görevini yaparken de yanmanın sağlanabilmesi için gerekli vakumu da oluşturur. Aynı zamanda baca gazı içerisinde bulunan zehirli bileşenlerin insanlara olan etkisini azaltabilmek için gazın yüksekte havaya bırakılmasını sağlar. Bacalar, beton, tuğla, çelik veya plastik yapılabilirler. Bazen kendi kendini taşınabilen yere monte edilebilen, bazen de çelik konstrüksiyona veya yanda bulunan mevcut yapıya dayandırılarak kurulan veya gerdirme halatları vasıtasıyla dik durması sağlanılan bacalar olabilir. Bacanın dizaynını yapabilmek çok ciddi çalışma gerektirdiği gibi aynı zamanda diğer mühendislik bilimlerinden de bilgi birikimi gerektirmektedir.

BACANIN FONKSİYONU

Dumanların ateşlikten atmosfere iletilmesini sağlamak,
Güvenli yanmanın devam etmesi için hava (oksijen) iletimi,
Çevreye zarar vermeden atık gazların ulaştırılması.

BACADA DOĞAL ÇEKİŞ

Bacadaki doğal çekiş gücü, baca içinde bulunan faz ile atmosferdeki hava arasındaki yoğunluk farkından kaynaklanmaktadır. Basit olarak aşağıdaki şekilde ifade edebiliriz;

ÇEKİŞ = DUMAN AKIŞI - KAYIP

Duman bilindiği üzere havadan daha hafiftir. Bu hafifliği aşağıdaki sebeplere bağlayabiliriz.

  1. Hava ve duman ısındıkları zaman genişlerler ve daha hafif hale gelirler.
  2. Duman havadan daha sıcak olduğu için daha hafiftir.
  3. Duman tıpkı uçan balonun ısınınca yükseldiği gibi yükselmektedir

Dumanın akışını sağlayan güç (dumanın yükselişini sağlayan etken) içinde şu bilgileri verebiliriz.

Yükselme az bir güçle çalışmaktadır.
Yükselmeyi, duman ile atmosferdeki sıcaklık farkı belirler.
Bu sıcaklık farkı genellikle sabit değildir.

KULLANIM ALANLARI

Doğalgaz Kazanları, Sıvı Yakıtlı Kazanlar, Katı Yakıtlı Kazanlar, Kombiler ve Kaskad Sistemleri

Özellikleri

Yakıt Cinsi: Katı, Sıvı, Gaz
Cidar Malzemesi: AISI 316L
Cidar Kalınlığı: 0.50 mm
Birleştirme Şekli: Özel Kelepçe
Kaynak Tipi: Sürekli TIG/ Robot Kaynak
Dış Cidar Malzemesi: Galvaniz
Dış Cidar Kalınlığı: 0.50 mm
İzolasyon Malzemesi: Taşyünü
İzolasyon Kalnlığı: 50 mm
